乳腺エラストグラフィ                     簡易練習用ファントム  BB-04





























乳腺エラストグラフィ向けのトレーニングファントムを開発しました。

乳腺の層構造を模擬、硬い・軟らかい・シスト様の腫瘍が入っており、初心者のトレーニングに最適です。

デモンストレーション・病院でのカンファレンス等 是非ご活用ください。



【仕様】
層構造

腫瘍軟らかい・硬い・シスト3種x2個入り
寝位時の乳房を模擬
音速:1540[m/s]±3%

乾燥防止用のコーティング有



定価:¥64,000(送料込・消費税別)

納期:2週間



※本ファントムは、触診練習用ではありません。触診使用等による破損は保証致しかねます。

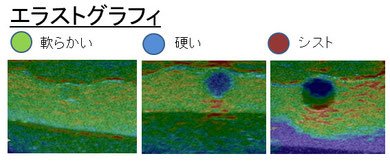

撮像写真
撮像写真

エラストグラフィ(Elastography)用ファントム

高分子ポリマーの一種で形成される低弾性の素材中に弾性の異なる素材を内包したファントムです。広範な弾性ダイナミックレンジを実現することから、エラストグラフィ等、幅広い弾性評価に適用可能です。

Elastigraphy, ARFI, FibroScan, Shear Wave Elastography等、さまざまな硬さ計測評価に適しています。

安定した音響特性をもつファントムなので、安心してご使用いただけます。



エラストグラフィファントム概観
エラストグラフィファントム概観

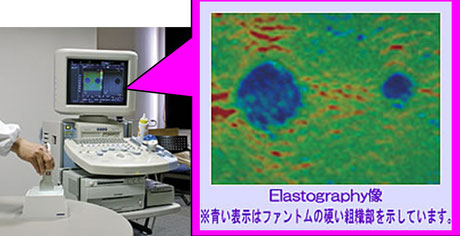

エラストグラフィ像
エラストグラフィ像

ELPT-001 エラストグラフィファントム

外観
外観

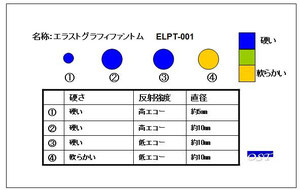

ELPT-001

軟らかい素材の中に硬いもしくは同じ硬さの円柱状のものが4本入っています。



定価:¥50,000(送料込・消費税別)

納期:2週間

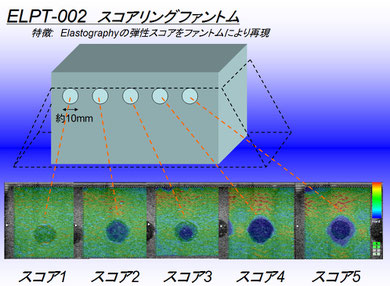

ELPT-002 つくばスコア模擬ファントム

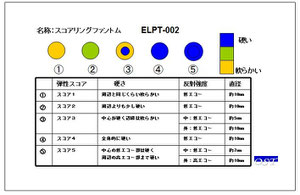

ELPT-002

つくばスコアをファントムにて再現したファントムです。



定価:¥70,000(送料込・消費税別)

納期:2週間

ELPT-003C 弾性評価ファントム ※円柱内包タイプ

ELPT-003C

4種類の円柱を内包したファントムです。

周辺よりも輝度が低く、4段階の違う硬さのものが内包されています。

周辺組織の減衰も人体に近づけて調整しており、またケーシングもしっかりしてますので、耐久性にも優れています。

リニアプローブで硬さの検証を行うことに適しています。

Shear Wave Elastographyでもお使い頂けます。


音速:1540m/s ±10% (周辺)

減衰:0.7dB ± 15% (周辺)



定価:¥195,000(送料込・消費税別)

納期:2週間

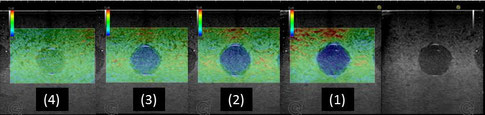

ELPT-003C エラストグラフィ像とBモード像
ELPT-003C エラストグラフィ像とBモード像
ELPT-003C Shear Wave 画像
ELPT-003C Shear Wave 画像

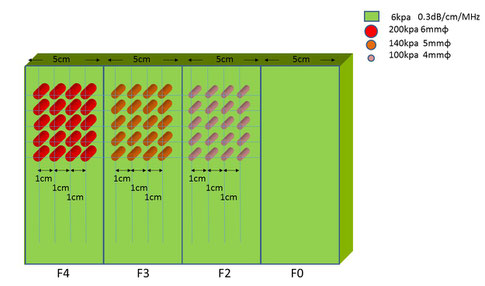

ELPT-011 肝線維化モデルファントム

肝臓の線維化をモデリングしたファントムです。内径が細かになるF1はありませんが、F0-F4に従い、径が大きくなり、更に硬さもかたくなる内包物が複数配列されているファントムです。



価格・納期はお問い合わせください

ELPT-018  Shear Wave速度検証用ファントム

Shear Waveの速度を検証するためのファントムです。

生体に近い特性を持つ均一材質で作成しています。

力学試験機で測定した結果との対比により、計測結果の妥当性を検証することが可能です。



特性:

減衰:0.7dB ±15%  音速:1530±3%



SW値は、ヤング率=3*密度(1とする)*(SW速度)2からの換算値です。

※作成ファントムのヤング率の値は、±20%範囲での提供になります。最終的な数値は、外部測定機関での測定結果を納入時に付属します。


価格 ・納期はお問い合わせください
